NC | 如何通過系統變量讀寫PLC數據？
發表時間：2023-06-02 作者：admin 閱讀數：372系統變量讀寫PLC數據

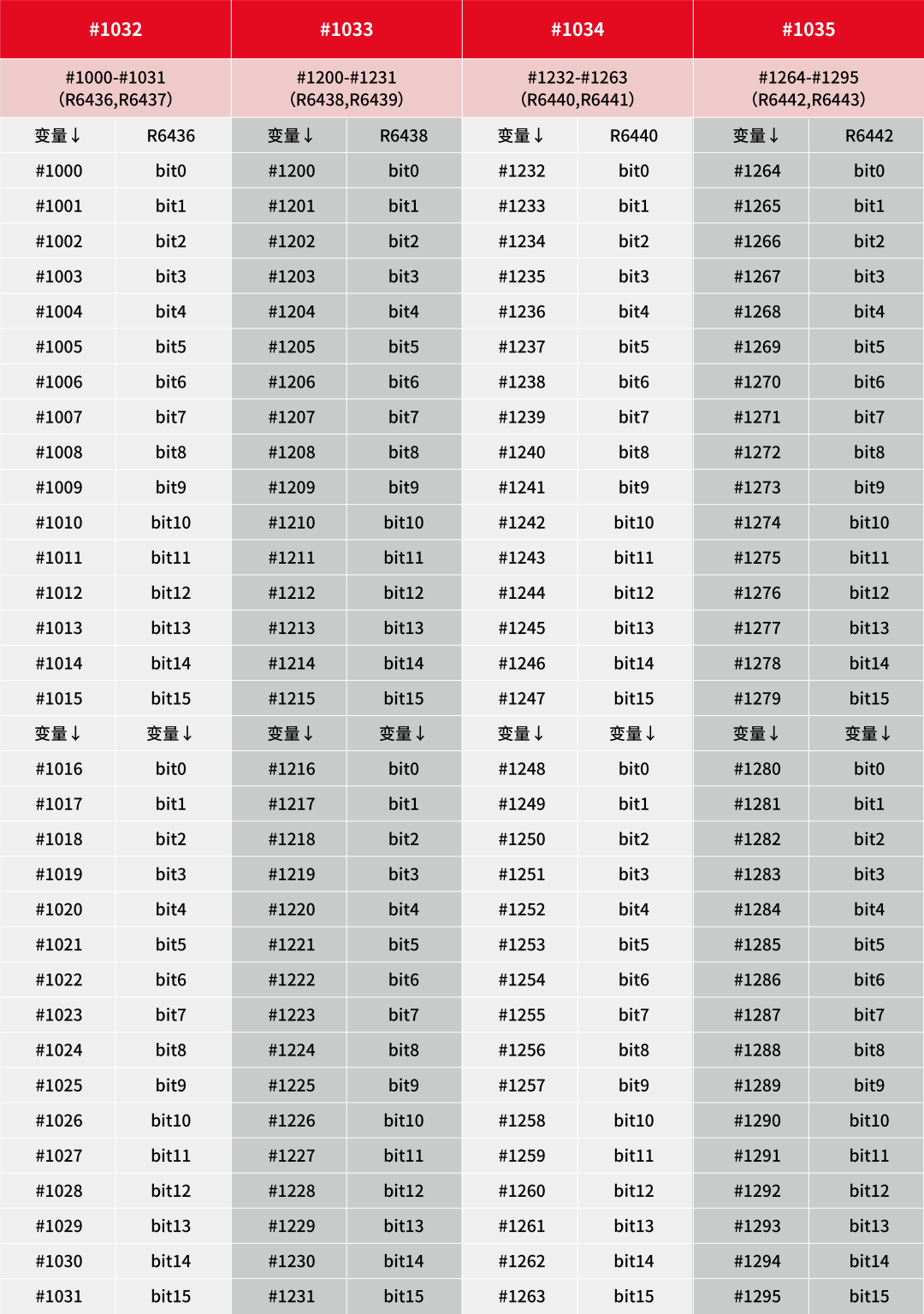

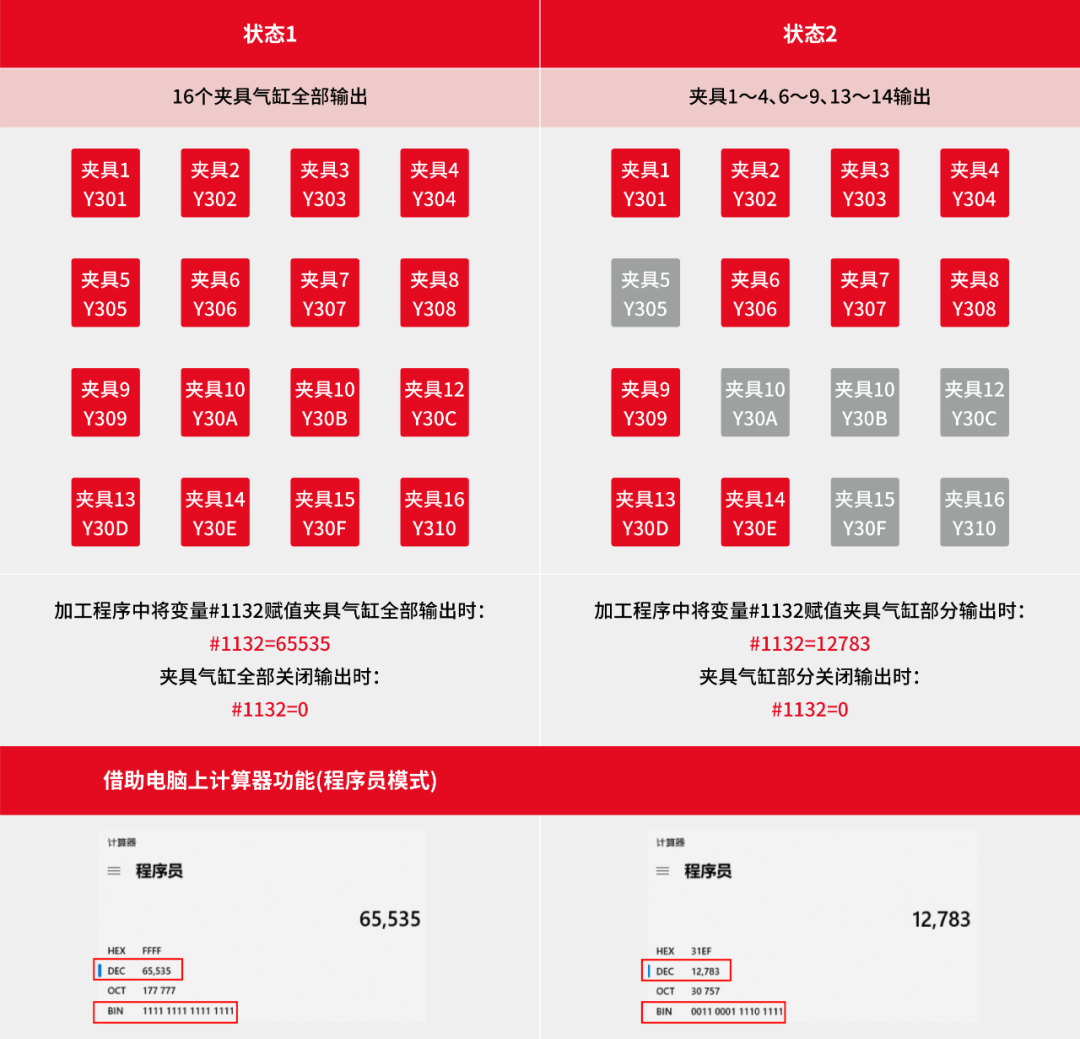

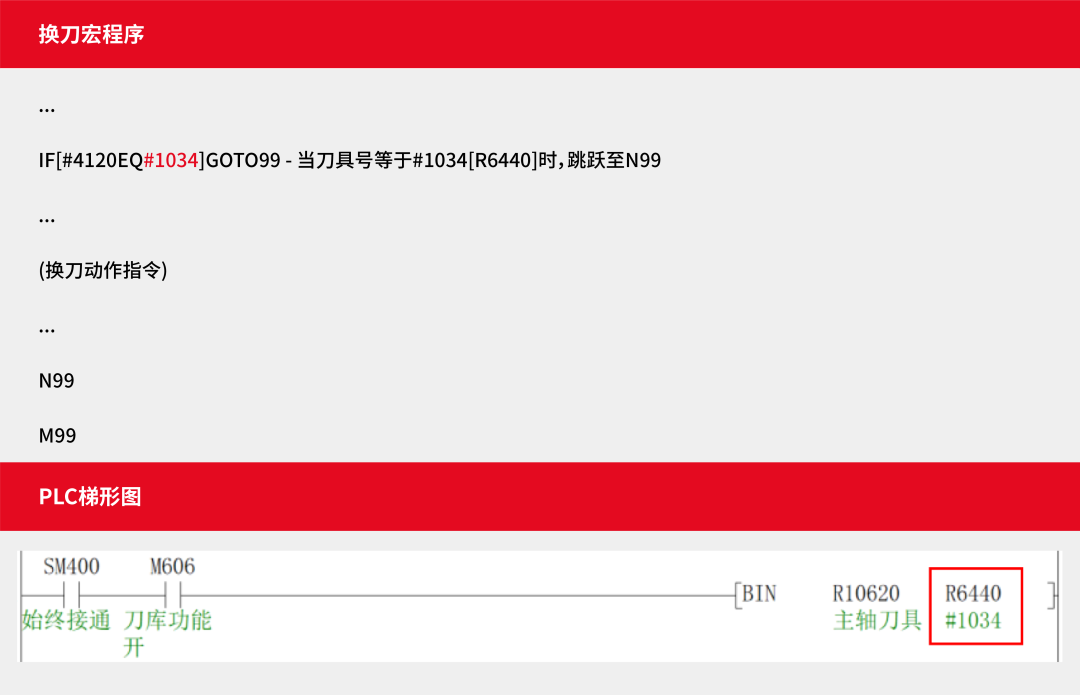

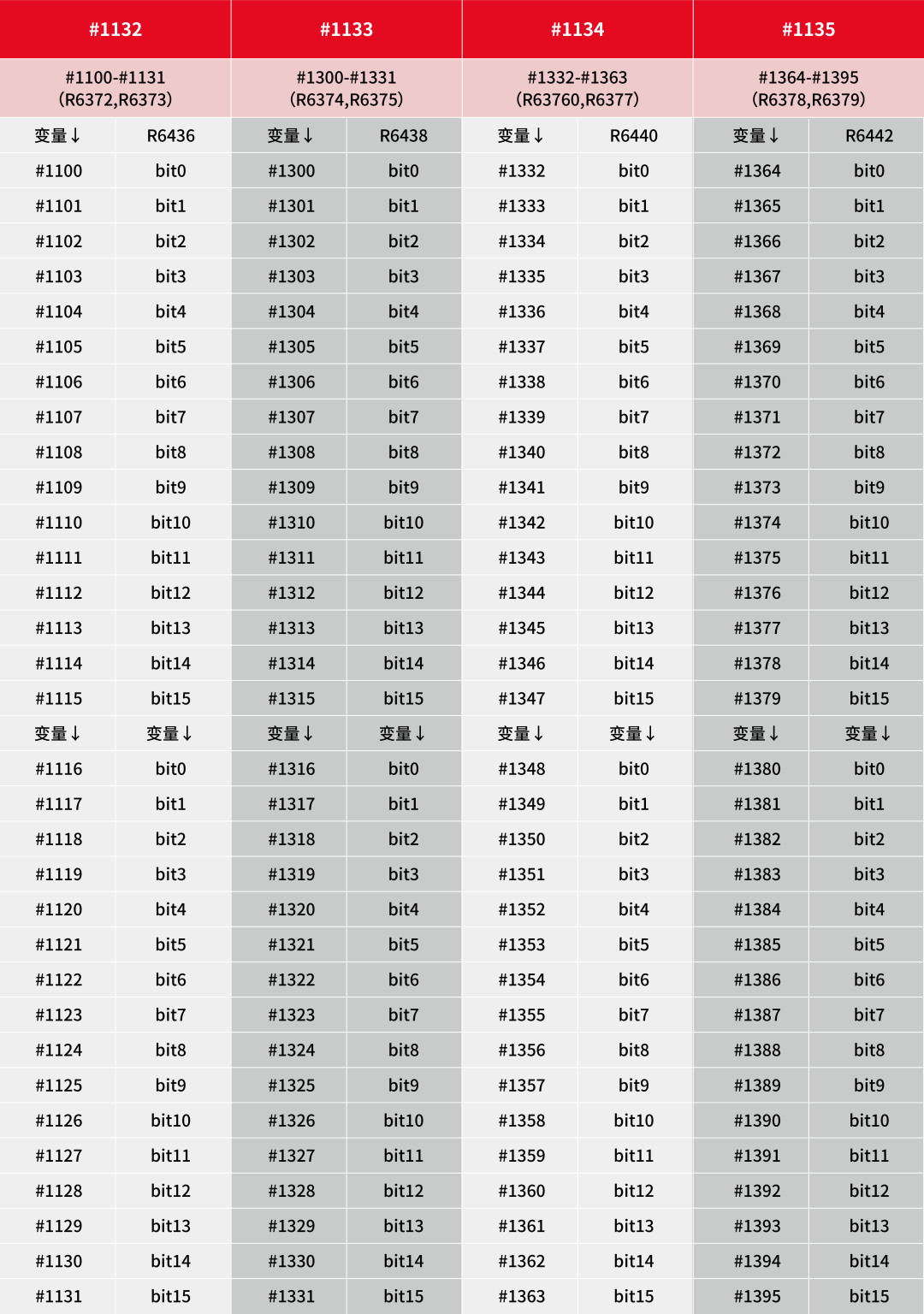

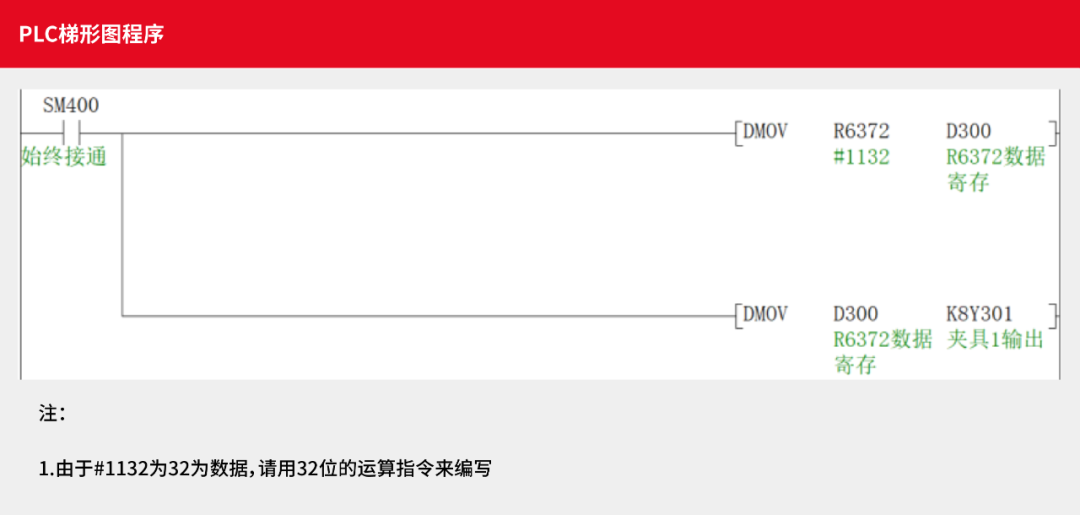

功能概述 通過宏程序等形式來編寫系統變量，從而實現讀寫部分的PLC數據，以滿足更多的系統功能應用。 圖 1 設定方法 ▲功能說明 系統變量宏接口中，讀寫PLC數據有輸入和輸出2種形式，其分類及數據關系，可參考表1中內容。 表 1 宏接口的輸入/輸出數據與宏程序命令間的關系示例（如圖2所示）。 圖 2 ▲變量說明 宏接口輸入（PLC→NC），系統變量與PLC寄存器對照表。 表 2 宏接口輸出（NC→PLC），系統變量與PLC寄存器對照表。 表 3 ▲注意事項 ①本資料內容只限于單系統控制（單通道），如使用多系統控制時，對應的接口有所變化，請查閱相關規格資料。 ②多系統控制時，宏接口的變量是否共用，取決于機床制造商的規格(參數“#1230 set02/bit07”)。 使用案列 ▲案例一：讀取當前刀具編號 使用宏程序方式進行換刀或對刀時，需要判斷呼叫調用的刀具是否為當前刀具，可直接忽略換刀動作。 ▲案例二：信號動作輸出 多工裝夾具加工時，每個夾具均由單獨電磁閥控制氣缸動作，如在程序中使用M代碼進行編寫，不但會影響效率（編寫及PLC處理時序變長），而且不夠靈活。 可以使用宏接口批量輸出方式，通過指定系統變量的值，就可以實現全部或局部工位控制。
